一、產品簡介
XHTFBG223A 北斗二代/GPS授時模塊是一款支持北斗二代B1和GPS L1頻點的雙模授時型接收機。模塊內部集成了2片獨立的雙?；鶐酒蜕漕l芯片，可實現北斗或GPS單獨定位授時。該產品具有高可靠性和安全性，可用于通信、網絡、基站、交通、電力、廣電等高精度時間同步的領域。
二、主要特征
◇尺寸大小和用戶接口兼容MOTOROLA的M12+
◇獨立北斗、GPS天線射頻信號接入接口
◇具備獨立的北斗接收硬件和GPS接收硬件
◇可同時接收北斗二代 B1和GPS L1頻點衛星信號
◇具有定時、定位數據輸出等功能
◇體積小、功耗低、集成度高、定時精度高
◇具有天線故障檢測和短路保護等功能
◇抗干擾性能好，靈敏度高
◇滿足機載、車載環境使用要求
三、技術性能
◇接收頻率
北斗二代：B1頻點（1561.098MHz±2MHz）
GPS： L1頻點（1575 MHz±2MHz）
◇定位精度
水平：≤5m高程≤10m
◇授時精度（靜態）：≤50ns（1σ）
◇首次定位時間（TTFF）
冷啟動：單GPS≤32s；單北斗≤36s；
熱啟動：≤2s
重捕獲：≤2s
◇靈敏度
捕獲： -146dBm
跟蹤： -159dBm
◇1PPS特性： LVCMOS電平，脈寬100ms
◇串口特性： LVCMOS電平，波特率：9600bps、19200bps、38400bps、115200bps；
◇功耗：＜1W
◇工作電壓：+5V±0.5V

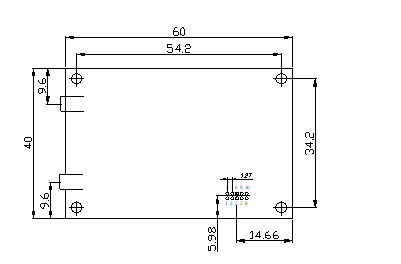

四、外形及安裝尺寸
外形尺寸：60mm×40mm×10mm
五、環境特性
工作溫度：-40℃~+70℃；
存儲溫度：-40℃~+85℃。
